浅谈微量元素对支架的影响

钢材中各元素含量对支架的影响

支架（含抗震和成品支架下同）主要由钢材加工制作而成。所以钢材的各项性能将直接影响支架产品质量的好坏。而钢材微量元素的含量是直接影响钢材性能的重要因素。下面我们就针对各种微量元素对支架的影响进行简单的介绍。

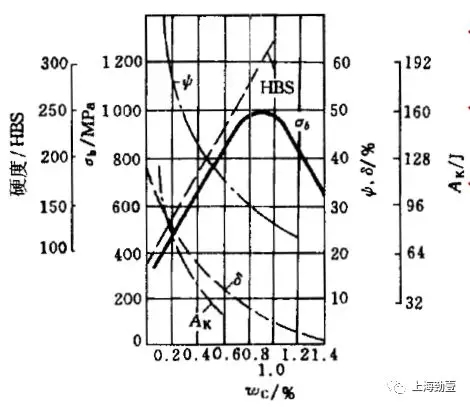

C  碳的含量和存在形式对合金的力学性能有直接影响。

• 含碳量低，钢材塑性很强，强度和硬 度很低；

• 含碳量增加，材料的硬度保持着直线 上升；

• 含碳量 (wc) 以 0.9% 为界，在 0.9% 以 下强度随含碳量增加而变强，在 0.9% 时出现峰值，超过 0.9% 时，抗拉强度 随着增加而下降。

由于支架是主要的受力构件，需要具有一定的强度。同时由于支架产品大部分为冷弯成型，需要有很好的成型性能，故不能采用含碳量太高的钢材。综合上述原因支架多采用Q235B（含碳量≤0.2%）钢。既能保证成型后的支架有足够的强度，也可避免在成型过程中造成二次对钢材造成二次损伤。

Mn  锰碳钢中的质量分数一般为 0.25%~0.8%。Mn 可以提高钢材强度和硬度。Mn 也 可与 S 形成 MnS，减少 S 对钢材的有害作用。支架由于刚度和成型的需要，故可适当考虑提高锰的含量。

 Si   硅在镇静钢中，含量为 0.10~0.40%, 沸腾钢中，含量在 0.07% 以下。Si 溶于铁 素体使之强化，从而提高强度、硬度和弹性。在支架原材料选用上可适当提高。

 S   硫 对钢材有害，以 FeS 的形式存在。FeS 与 Fe 形成低熔点的共晶体分布在晶界上。在钢材锻压和轧制时造成晶界开裂，造成热脆现象。Mn 可以有效避免热脆现象。由于S对钢材影响较大，故应该严格控制钢材中S的含量。

  P   磷对钢材有害，使钢材的强度、硬度提高，但塑性和韧性显著降低在低温时表现 的尤为突出。低温时 P 导致钢材严重变脆即冷脆现象。

  H   氢是一般钢中最有害的元素，钢中溶有氢会引起钢的氢脆、白点等缺陷。氢与氧、氮一样，在固态钢中溶解度极小，在高温时溶入钢液，冷却时来不及逸出而积聚在组织中形成高压细微气孔，使钢的塑性、韧度和疲劳强度急剧降低，严重时会造成裂纹、脆断。“氢脆”主要出现在马氏体钢中，在铁氧体钢中不十分突出，一般与硬度和含碳量一起增加。故支架在选材是必须严格控制H的含量，避免造成事故。

上海劲壹建筑工程有限公司
